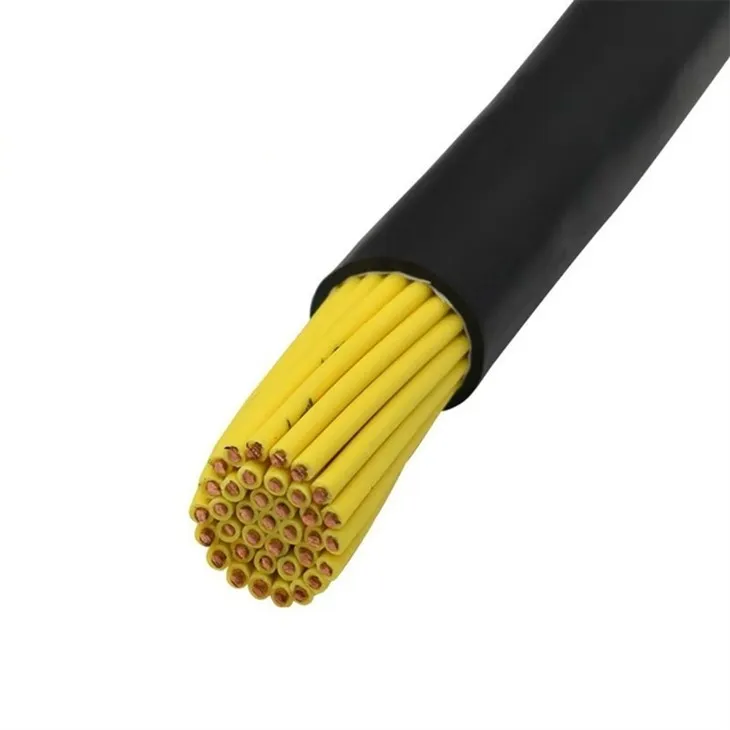

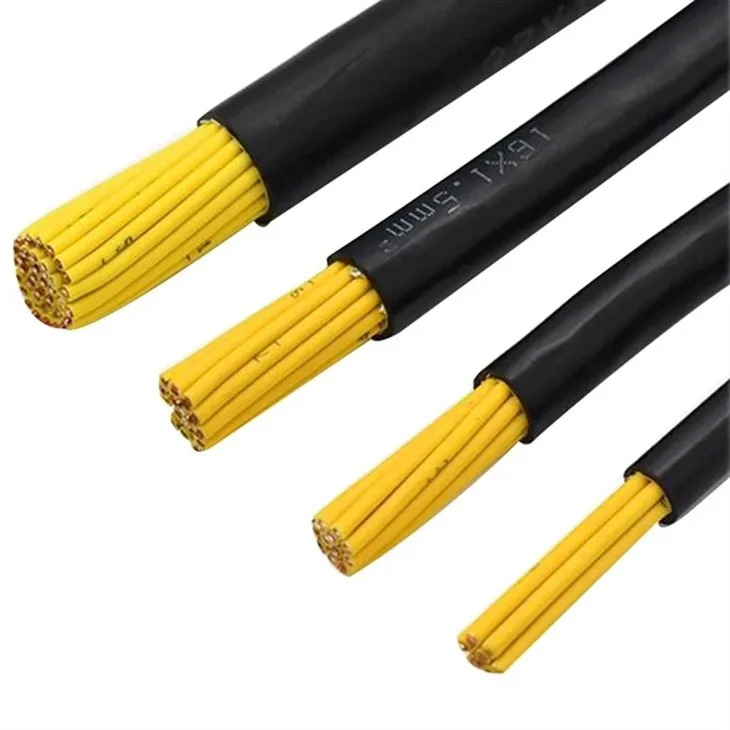

Cavo di controllo isolato in PVC

I cavi del pannello di controllo sono cavi multiconduttore utilizzati nelle applicazioni di automazione e strumentazione. i cavi del pannello di controllo possono misurare e regolare le trasmissioni dei processi automatizzati. I cavi del pannello di controllo sono spesso classificati UL e/o CSA.

La differenza tra cavo di controllo e cavo di strumentazione è principalmente nell'uso. Possono essere solidi o incagliati. Ai tempi dei "bei vecchi tempi" i cavi del pannello di controllo (per i motori) dovevano avere fili più grandi rispetto ai cavi della strumentazione per gestire le correnti maggiori richieste per gli avviatori dei motori. In genere venivano terminati con terminali a vite e il filo solido rende più semplice questa terminazione.

I cavi della strumentazione avevano un diametro inferiore e spesso erano costituiti da filo intrecciato che è più flessibile. Oggi, con il maggiore utilizzo di controlli elettronici di avviamento, è principalmente il cablaggio di controllo dei quadri (interruttore) che necessita di fili di diametro maggiore.

L'altra differenza tra i 2 tipi è che il cavo per strumentazione è generalmente un doppino intrecciato schermato. Questa costruzione serve a ridurre al minimo la "diafonia" (accoppiamento induttivo) che causa letture errate per la strumentazione. I cavi del pannello di controllo, i cui circuiti funzionavano a livelli di 125 V CC, 110 V CA o 220 V CA, erano generalmente immuni a questo e quindi non richiedevano la schermatura.

Oggi, quando i segnali di controllo vengono eseguiti a 24 V CC, anche per essi è consigliata la struttura a doppino intrecciato schermato.

È comunque necessario prestare attenzione alla separazione dei livelli, ma finché si ha a che fare con basse tensioni CC (massimo 28 V), carichi resistivi e si utilizzano cavi schermati a doppino intrecciato, è possibile combinare i nuclei di controllo e strumentazione in un unico cavo dove necessario. (È comunque meglio tenerli separati.) Dovresti anche tenere i carichi induttivi (come solenoidi e relè) separati dalla strumentazione, poiché possono creare elevate tensioni di picco induttive quando sono diseccitati.

È comunque necessario scegliere una dimensione del cavo sufficiente a gestire la corrente massima e isolata per la tensione massima.

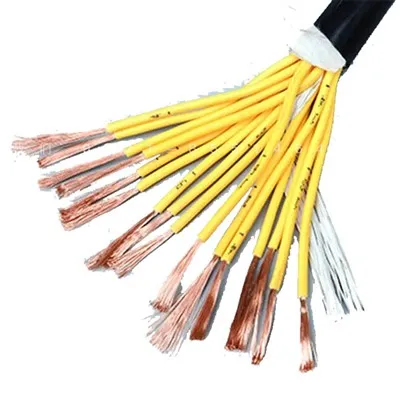

Sebbene esistano diversi tipi di cavi del pannello di controllo, la maggior parte di essi presenta una struttura simile. Sono costituiti da sette fasci di fili individuali. Al centro del filo di una centrale di controllo è presente un singolo fascio di cavi, circondato da altri sei fasci di cavi.

La maggior parte dei tipi di cavi del pannello di controllo sono realizzati in acciaio. Detto questo, alcuni di essi sono realizzati in acciaio al carbonio, mentre altri sono in acciaio inossidabile. I cavi del pannello di controllo in acciaio al carbonio sono più resistenti, ma non hanno le proprietà di resistenza alla corrosione dell'acciaio inossidabile. Indipendentemente dal materiale, i cavi del pannello di controllo sono già resistenti perché sono costituiti da più fasci di cavi.

Il numero di core del cavo di alimentazione è relativamente piccolo, inclusi single core, due core, 3 core, 4 core e 5 core. Secondo i requisiti della rete elettrica, il massimo è generalmente di 5 core. I cavi del pannello di controllo vengono utilizzati per trasmettere segnali di controllo, che contengono un gran numero di nuclei, che vanno da 2 nuclei a 61 nuclei o più. I cavi del pannello di controllo utilizzano inoltre varie strutture di fili centrali e misure di schermatura per ottenere effetti di compatibilità elettromagnetica soddisfacenti.
