Cos'è il cavo armato di rete

Il cavo armato di rete, noto anche come cavo armato con filo di acciaio (SWA), è un cavo elettrico robusto progettato per l'uso in ambienti difficili. È costituito da uno strato protettivo di fili o nastri di acciaio, che garantisce una maggiore protezione meccanica e resistenza agli elementi esterni. Il nucleo interno del cavo comprende conduttori isolati, tipicamente in rame o alluminio.

Cavo di alimentazione a bassa tensione a 4 nuclei

Il cavo di alimentazione a bassa tensione a quattro core NGABTLY è una nuova generazione di cavi con isolamento minerale sviluppati sulla base del cavo BTTZ, che presenta i vantaggi del cavo BTTZ e supera i problemi e i difetti del cavo BTTZ.

Yjv22 Power 16mm Armoured Cable Underground Electrical Wire

Yjv22 Cavo elettrico sotterraneo con cavo armato da 16 mm di potenza

Viene utilizzato principalmente per la misurazione della temperatura, la trasmissione del segnale e il riscaldamento speciale nell'industria chimica, nella metallurgia dell'oro, nella produzione di macchinari, nella produzione di energia e negli esperimenti scientifici.

Yjv32 Cavo elettrico di potenza Amourd

Lo strato protettivo meccanico del cavo armato può essere aggiunto a qualsiasi struttura del cavo per aumentare la resistenza meccanica del cavo, migliorare la capacità antierosione, è progettato per essere vulnerabile ai danni meccanici ed estremamente vulnerabile all'erosione dell'area del filo e del cavo.

600 1000v Cavo armato

Cavo armato YTTW Questo prodotto è adatto per la trasmissione di linee elettriche con tensione nominale 0,6/1KV e inferiore. Cavo ignifugo Caratteristiche ignifughe YTTW in linea con lo standard ignifugo GB/T12666.

Cavo di alimentazione armato a 3 conduttori

Il cavo di alimentazione armato a tre conduttori viene elaborato mediante un processo unico, poiché il conduttore del cavo adotta una tecnologia a trefoli matura, la guaina viene elaborata mediante uno speciale processo di guaina morbida in rame, con resistenza agli urti meccanici e caratteristiche di flessione flessibile.

Cavo di alimentazione armato con Ethernet

Il cavo minerale RTTYZ {{0}}.6/1kV è adatto per tensione nominale 0,6/1kV eccellenti prestazioni antincendio, senza fumo e non tossico durante la combustione, l'isolamento è costituito da materiali inorganici.

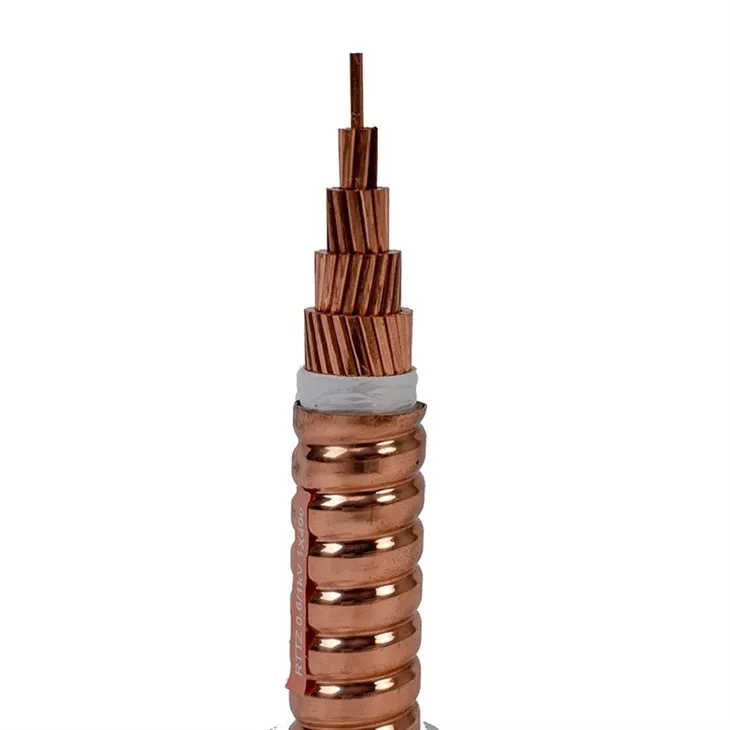

Cavo armato di rete

Il cavo armato principale RTTZ ha le caratteristiche di resistenza agli urti meccanici e flessione flessibile, l'uso di minerali ritardanti di fiamma e conduttori in rame, può essere ritardante di fiamma, il cavo minerale {{0}}.6/1kV è adatto per la tensione nominale 0,6/1kV eccellente prestazione al fuoco.

Dimensioni dei cavi armati di rete

La dimensione del cavo di rete armato scelto è importante per la sicurezza, l'efficienza e l'affidabilità della tua installazione elettrica. I cavi di rete armati sono disponibili in diverse dimensioni, determinate dall'area della sezione trasversale dei conduttori interni misurata in millimetri quadrati (mm²).

01/

1,5 mm² e 2,5 mm²

Ideale per circuiti di illuminazione e piccoli utensili elettrici sia in ambienti residenziali che commerciali.

02/

Da 4 mm² a 6 mm²

Adatto per impianti di illuminazione più grandi, prese di corrente nelle case e illuminazione esterna che richiede una corrente maggiore.

03/

Da 10 mm² a 16 mm²

Spesso utilizzato per collegamenti ad apparecchi elettrici pesanti, piccoli macchinari industriali e grandi unità di riscaldamento.

04/

25 mm² e oltre

Riservato per applicazioni a carico elevato, tra cui linee di alimentazione principali, installazioni industriali e macchinari elettrici di grandi dimensioni.

Applicazioni dei cavi armati di rete

Installazioni sotterranee

I cavi di rete armati sono comunemente utilizzati per installazioni sotterranee grazie alla loro capacità di resistere alle dure condizioni presenti nel suolo. Forniscono un'eccellente protezione contro umidità, sostanze chimiche e danni fisici, rendendoli ideali per applicazioni come la distribuzione di energia sotterranea, l'illuminazione stradale e il cablaggio residenziale.

Illuminazione esterna

Nei sistemi di illuminazione per esterni, i cavi di rete armati offrono eccezionale durata e resistenza agli agenti atmosferici. Che si tratti di illuminazione da giardino, illuminazione di percorsi o illuminazione di sicurezza, i cavi di rete armati garantiscono un'alimentazione affidabile proteggendo al tempo stesso da fattori ambientali come pioggia, radiazioni UV e sbalzi di temperatura.

Cantieri industriali e edili

Gli ambienti industriali e di costruzione spesso coinvolgono macchinari pesanti, attrezzature e operazioni rigorose. I cavi di rete armati sono ampiamente utilizzati in questi ambienti per garantire la fornitura di elettricità sicura e ininterrotta. Sono in grado di sopportare elevate sollecitazioni meccaniche, rendendoli adatti alla distribuzione di energia in fabbriche, magazzini, cantieri e altre applicazioni industriali impegnative.

Reti di distribuzione dell'energia

I cavi armati di rete svolgono un ruolo cruciale nelle reti di distribuzione dell'energia, sia all'interno che all'esterno. Sono spesso impiegati in sottostazioni, stazioni di trasformazione e quadri elettrici per trasmettere elettricità su lunghe distanze. I cavi di rete armati forniscono protezione contro danni accidentali, essenziale per mantenere l'alimentazione ininterrotta alle aree residenziali, commerciali e industriali.

Luoghi pericolosi

Alcuni ambienti, come impianti chimici, raffinerie di petrolio e miniere, presentano condizioni pericolose a causa della presenza di sostanze infiammabili o atmosfere esplosive. Per mitigare il rischio di incidenti elettrici in questi ambienti vengono utilizzati cavi di rete armati con certificazioni specifiche, come proprietà ignifughe o antideflagranti. Questi cavi sono progettati per contenere eventuali scintille o calore generato, garantendo la sicurezza del personale e delle cose.

Vantaggi del cavo armato di rete

Protezione migliorata

L'armatura in metallo o polimero fornisce una protezione superiore contro danni meccanici, umidità e rischi esterni, garantendo la longevità e l'affidabilità del cavo.

Durabilità

I cavi di rete armati sono costruiti per resistere a condizioni difficili, inclusa l'esposizione a sostanze chimiche, oli e temperature estreme, rendendoli ideali per applicazioni industriali ed esterne.

Resistenza ai roditori

La struttura corazzata impedisce a roditori e parassiti di masticare o danneggiare il cavo, riducendo il rischio di tempi di inattività e costi di manutenzione.

Adatto per la sepoltura

I cavi di rete armati possono essere interrati direttamente nel terreno o installati in condotti, trincee o passerelle per cavi, offrendo versatilità nelle installazioni esterne e sotterranee.

Come posare correttamente il cavo armato di rete

Quando si posa un cavo di rete armato interrato, il cavo elettrico armato deve essere posato ad una profondità sufficiente per evitare potenziali danni o disturbi. È meglio prendere in considerazione l'aumento della profondità dell'interramento diretto nel sottosuolo o fornire una protezione aggiuntiva al cavo armato di rete per garantire la sicurezza.

È un dato di fatto che le norme non stabiliscono una profondità minima, motivo per cui è necessario assicurarsi che il cavo elettrico armato non venga influenzato dall'attività tipica.

La profondità minima di installazione seguita da tutti i professionisti è di 450 mm sotto terra. Questa profondità aumenta a 600 mm per i cavi di rete armati in luoghi in cui esiste una maggiore possibilità di potenziali disturbi.

Se il cavo elettrico armato viene installato direttamente nel terreno, il cavo deve essere circondato da sabbia tagliente per assicurarsi che sia protetto da eventuali danni alla guaina o all'isolamento. Un'altra precauzione che può essere presa è l'uso del nastro di avvertimento elettrico: questo può essere posizionato sopra la sabbia per indicare che sotto è presente un cavo elettrico armato.

Nel caso in cui un cavo di rete armato venga installato all'interno di una tubazione, è fondamentale garantire che sia completamente a tenuta stagna per impedire ingressi di qualsiasi tipo.

Anche il cavo di rete armato deve essere messo a terra, indipendentemente dal fatto che l'armatura venga utilizzata o meno come conduttore di protezione. Ciò che fa è garantire che i requisiti di interruzione automatica della fornitura (ADS) siano rispettati.

Hai bisogno di collegare a terra un cavo armato di rete

La risposta breve è sì, ed ecco perché:

La sicurezza prima di tutto:La messa a terra è essenziale per la sicurezza delle persone e delle apparecchiature. Un cavo armato di rete può entrare in tensione a causa di guasti o guasti all'isolamento. Se non adeguatamente messo a terra, ciò potrebbe comportare rischi di scossa elettrica per chiunque entri in contatto con il cavo o le strutture circostanti.

Dispersione della corrente di guasto:In caso di guasto, come un cortocircuito, la corrente in eccesso necessita di un percorso per dissiparsi. La messa a terra fornisce un percorso a bassa resistenza affinché le correnti di guasto possano fluire in modo sicuro nel terreno, prevenendo danni al cavo stesso e riducendo il rischio di incendio.

Stabilizzazione della tensione:La messa a terra aiuta a stabilizzare i livelli di tensione nel sistema elettrico. Senza un'adeguata messa a terra, potrebbero verificarsi fluttuazioni di tensione, con conseguente malfunzionamento dell'apparecchiatura e potenziali danni.

Conformità:Molti codici e regolamenti elettrici impongono la messa a terra dei cavi per ragioni operative e di sicurezza.

Come tagliare il cavo armato di rete

Esistono diversi strumenti che è possibile utilizzare per tagliare il cavo armato di rete. L'opzione migliore è utilizzare tagliacavi dedicati progettati appositamente per questo compito.

Seguire questi passaggi per utilizzare i tagliacavi in modo sicuro ed efficiente:
● Misurare con precisione la lunghezza del cavo necessaria e segnare la guaina esterna nel punto di taglio
● Regolare la profondità della lama delle taglierine per garantire la profondità corretta per tagliare l'armatura
● Posizionare il cavo nel guidafilo del tronchese, allinearlo al punto di taglio contrassegnato e fissarlo in posizione
● Effettuare il taglio con attenzione
● Rimuovere il cavo appena tagliato dalle cesoie

Uno sguardo più da vicino all'interno del cavo armato di rete

La realizzazione di cavi armati di rete comporta diversi processi complessi per garantirne la durata e l'affidabilità.

Trafilatura:La realizzazione del cavo armato di rete inizia tirando le aste di rame o alluminio attraverso una serie di matrici. Ciò rende le aste più sottili e più lunghe.

Ricottura:Successivamente, è necessario rendere i fili flessibili, in modo da aumentare la duttilità e la malleabilità del filo.

Torcere e incagliare:Conduttori multipli vengono intrecciati e intrecciati per ottenere l'area della sezione trasversale desiderata.

Isolamento:I conduttori sono isolati con XLPE/PVC di alta qualità.

Disposizione:Dopo l'isolamento, i nuclei isolati vengono disposti sulla macchina avvolgitrice.

Guaina interna:Viene aggiunto un altro strato con PVC di alta qualità.

Armatura:Il cavo è reso ancora più resistente avvolgendolo con fili o piattine di acciaio zincato.

Guaina esterna:Viene aggiunto un robusto strato esterno in PVC con marcatura per proteggere il cavo da tutti i tipi di condizioni avverse come agenti atmosferici e sostanze chimiche.

Controllo di qualità:Prima di utilizzare i cavi ci si accerta che tutto sia perfetto ispezionandoli attentamente.
I cavi di rete armati si distinguono come componenti essenziali per l'alimentazione di vari sistemi elettrici, offrendo protezione, affidabilità e durata senza pari.

La nostra fabbrica

Liaoning Pengcheng Cable Co., Ltd. è stata fondata nel 1990, situata nel centro nord-est del quartiere degli affari di Shenyang e Tieling, è la forza globale dell'avanguardia delle imprese produttrici di fili e cavi. Pengcheng Cable dispone di numerose linee di produzione avanzate internazionali, fabbriche moderne, parchi industriali di imprese produttrici integrate di fili e cavi. L'azienda è ora situata nel parco industriale di Xintaizi, provincia di Liaoning, che copre un'area di quasi 150 acri, l'area della fabbrica è di oltre 50 acri. L'azienda è principalmente impegnata nella ricerca, sviluppo e produzione di cavi flessibili ignifughi con isolamento minerale, cavi rivestiti in rame ondulato con isolamento minerale con cintura in mica e nuova serie 8000 ad alta conduttività di cavi elettrici armati ad incastro con nucleo in lega di alluminio anti-pressione e resistenti allo scorrimento, come nonché cavi ritardanti di fiamma a basso contenuto di fumi senza alogeni, fili e cavi ordinari e altra gamma completa di prodotti per cavi di alta qualità con specifiche complete, ricerca e sviluppo, progettazione, produzione, marketing e assistenza. I prodotti Pengcheng sono ampiamente utilizzati nella rete intelligente, nell'energia elettrica, nella bioedilizia, nella fabbrica intelligente, nell'ospedale e in altri campi. Attualmente ha una serie di brevetti validi.

Il nostro certificato

I prodotti dell'azienda hanno superato la certificazione del sistema di gestione della qualità ISO9001/IATF16949, la certificazione del sistema di gestione ambientale ISO14001, la certificazione del sistema di gestione della salute e sicurezza sul lavoro ISO45001, la certificazione del sistema di gestione della misurazione ISO10012 e altre 8 principali certificazioni del sistema di gestione. Oltre alla licenza nazionale di produzione di prodotti industriali, alla certificazione nazionale obbligatoria del prodotto (certificazione 3C), alla certificazione PCCC e alla certificazione China Quality CQC, alla certificazione dell'etichetta ignifuga, alla certificazione dell'etichetta ignifuga e altre certificazioni.

product-1-1

Domande frequenti

D: Qual è la differenza tra cavo di rete armato e cavo normale?

R: Il cavo di rete armato ha un ulteriore livello di protezione in metallo, che lo protegge da danni fisici, umidità e altri fattori ambientali. Non è presente uno strato protettivo esterno nel cavo armato non di rete, il che lo rende più vulnerabile ai danni causati da fattori esterni.

D: Quali sono i diversi tipi di cavi armati?

R: Esistono due tipi di cavi di rete armati: armatura in filo di alluminio e armatura in filo di acciaio. Il cavo armato di rete a tre conduttori in filo di acciaio viene utilizzato principalmente per circuiti monofase, che devono avere collegamenti a terra.

D: Dove è necessario il cavo di rete armato?

R: Il cavo di rete armato è progettato per l'uso in situazioni in cui il cablaggio elettrico è esposto a un rischio maggiore di danni meccanici, interferenze o esposizione a condizioni ambientali difficili. È una scelta popolare per garantire sicurezza e longevità sia in ambienti commerciali che residenziali.

D: Come si taglia il cavo armato di rete?

R: Sebbene esistano diversi strumenti che è possibile utilizzare per tagliare il cavo armato di rete, come un tronchese laterale o un seghetto, l'opzione migliore è utilizzare tagliacavi dedicati appositamente progettati per l'attività.
Prima di tagliare il cavo, misurare con precisione la lunghezza necessaria del cavo e contrassegnare la guaina esterna nel punto di taglio. Quindi, regola correttamente la profondità della lama delle lame per consentirle di tagliare l'armatura. Dovresti posizionare il cavo nella guida del filo delle taglierine e allinearlo con il punto di taglio che hai contrassegnato. Fissatelo in posizione e poi eseguite con attenzione il taglio.

D: Perché i cavi di rete armati non vengono utilizzati nel cablaggio domestico?

R: Le preoccupazioni principali riguardano la conduttività relativa dell'armatura rispetto ai nuclei (che si riduce all'aumentare delle dimensioni del cavo) e i problemi di affidabilità.

D: Come faccio a sapere se il mio cavo è armato?

R: Il metodo di designazione del codice del cavo elettrico armato consiste nell'aggiungere un numero dopo il simbolo del cavo ordinario. Il primo: "2" significa doppia armatura in nastro d'acciaio; la seconda: "2" significa guaina in PVC.

D: Come faccio a sapere quale dimensione del cavo di rete armato acquistare?

R: Ecco come selezionare lo spessore del cavo armato di rete corretto per il lavoro:
Calcola il carico totale: somma la potenza nominale (in watt) di tutti i dispositivi che verranno collegati al cavo.
Considera la lunghezza: per corse più lunghe, opta per un cavo più spesso per mitigare la caduta di tensione e garantire un'erogazione di energia efficiente.

D: Di quale cavo di alimentazione armato ho bisogno?

R: Il calcolo rapido del cavo suggerisce SWA da 10 mm per un carico di 50 A a 33 M di distanza. Scegliere 16 mm ti offre la rete di sicurezza di maggiore potenza se ne hai bisogno. La distanza del circuito (33 M) deve essere considerata nel dimensionamento del cavo.

D: Quanto lontano deve essere sotterraneo il cavo di rete armato?

R: Se farai passare il cavo sottoterra, dovrai sollevare il pavimento per creare spazio e profondità sufficienti. Si consiglia come minimo una profondità di circa 500 mm. Se fai passare il cavo attraverso un orto, dovrà essere profondo almeno 600 mm.

D: È possibile lasciare il cavo di alimentazione armato sopra il suolo?

R: Certo che puoi, ma il motivo per specificare il costo aggiuntivo di un cavo di alimentazione armato è quello di proteggerlo dai danni quando viene fatto passare sottoterra, fuori dalla vista e potrebbe essere colpito da una vanga. Per lo stesso motivo, dovrebbe esserci un nastro adesivo sepolto appena sotto la superficie per indicare che è presente un cavo di alimentazione armato sepolto più in profondità.

D: Qual è la durata del cavo armato di rete?

R: I cavi di rete armati hanno una lunga durata grazie alla durabilità dei cavi. Possono durare dai 20 ai 50 anni.

D: È possibile utilizzare il cavo di rete armato in ambito residenziale?

R: L'edilizia residenziale utilizza principalmente tre tipi di cablaggio, di cui il cavo non metallico (NM) è il più comune; seguito da BX (noto anche come Armor Clad o flessibile condotto metallico) e i singoli conduttori corrono all'interno del condotto.

D: Il cavo di alimentazione armato deve essere dotato di pressacavo?

R: Per fornire correttamente il percorso verso terra e terminare in modo sicuro il cavo in una custodia, è necessario utilizzare i pressacavi SWA corretti.

D: È possibile unire il cavo di rete armato?

R: I giunti per cavi di rete armati da 10 mm – 16 mm servono per unire insieme più lunghezze di cavo. Ad esempio, sono ottimi per riparare un tratto di cavo o aggiungere un altro cavo di diametro inferiore a una corsa.

D: È necessario mettere a terra un cavo armato di rete?

R: La risposta breve è sì, ed ecco perché:
● La sicurezza prima di tutto: la messa a terra è essenziale per la sicurezza sia delle persone che delle apparecchiature. Un cavo armato di rete può entrare in tensione a causa di guasti o guasti all'isolamento. Se non adeguatamente messo a terra, ciò potrebbe comportare rischi di scossa elettrica per chiunque entri in contatto con il cavo o le strutture circostanti.
● Dispersione della corrente di guasto: in caso di guasto, come un cortocircuito, la corrente in eccesso necessita di un percorso per dissiparsi. La messa a terra fornisce un percorso a bassa resistenza affinché le correnti di guasto possano fluire in modo sicuro nel terreno, prevenendo danni al cavo stesso e riducendo il rischio di incendio.
● Stabilizzazione della tensione: la messa a terra aiuta a stabilizzare i livelli di tensione nel sistema elettrico. Senza un'adeguata messa a terra, potrebbero verificarsi fluttuazioni di tensione, con conseguente malfunzionamento dell'apparecchiatura e potenziali danni.
● Conformità: molti codici e regolamenti elettrici impongono la messa a terra dei cavi per ragioni operative e di sicurezza. Il mancato rispetto di questi standard potrebbe comportare conseguenze legali e normative.

D: Come collegare a terra correttamente un cavo di rete armato?

R: Ora che abbiamo compreso l'importanza della messa a terra, esploriamo i passaggi corretti per mettere a terra in modo efficace un cavo armato di rete:
Selezione del metodo di messa a terra: Esistono alcuni metodi per mettere a terra i cavi armati di rete, inclusa la messa a terra diretta, la messa a terra attraverso l'armatura del cavo o l'utilizzo di fili di terra separati. Il metodo scelto dovrebbe essere basato su fattori quali l'applicazione, l'ambiente e le normative locali.
Elettrodi di messa a terra: è necessario installare elettrodi di messa a terra adeguati, come aste o piastre di messa a terra. Questi elettrodi garantiscono un collegamento affidabile tra il conduttore di terra del cavo e la terra.
Integrità della connessione: la connessione tra il conduttore di terra del cavo e l'elettrodo di terra deve essere sicura e a bassa resistenza. Per raggiungere questo obiettivo vengono comunemente utilizzati morsetti, connettori e saldature esotermiche adeguati.
Manutenzione regolare: i sistemi di messa a terra dovrebbero essere regolarmente ispezionati e sottoposti a manutenzione per garantirne l'efficacia. Corrosione, connessioni allentate o altri problemi possono compromettere le prestazioni del sistema.
Competenza professionale: si consiglia vivamente di coinvolgere un elettricista o un ingegnere elettrico certificato durante la progettazione e l'installazione del sistema di messa a terra. La loro esperienza garantirà il rispetto delle normative e delle migliori pratiche.

D: Qual è la differenza tra cavo di rete armato e cavo SWA?

R: Il cavo di rete armato, noto anche come cavo armato con filo di acciaio (SWA) o cavo armato di rete con libretto, è un cavo di alimentazione o di controllo a bassa tensione (LV) progettato per l'uso con alimentazione di rete a un massimo di 600/1000 V. .

D: Dove è consentito installare i cavi di rete armati?

R: Il cavo di rete armato può essere utilizzato sia per posizioni esposte che nascoste. il cavo di rete armato non è consentito in luoghi in cui sarà soggetto a danni fisici o fumi corrosivi. il cavo di rete armato non può essere utilizzato per l'interramento diretto nel terreno.

D: Hai bisogno di proteggere il cavo armato di rete?

R: I 500 mm di cavo appena sopra il livello del suolo potrebbero richiedere protezione da calci o colpi da altri oggetti mobili. Anche i cavi interrati devono essere protetti dallo schiacciamento, di solito ciò avviene stendendo il cavo di rete armato in un letto di sabbia in modo che le pietre non vengano premute nella guaina esterna del cavo.

D: Come si fa a far passare il cavo di alimentazione armato attraverso i condotti?

R: Il metodo funziona come segue:
Legare la corda: lega una corda forte a un'asta lunga e rigida.
