Ehilà! Come fornitore di cavi di controllo elettrico, ho visto in prima persona come l'interferenza elettromagnetica (EMI) possa rovinare le cose nei sistemi elettrici. L'EMI può causare tutti i tipi di problemi, dalla distorsione del segnale ai malfunzionamenti delle apparecchiature. Ecco perché sono qui per condividere alcuni suggerimenti su come ridurre l'EMI dei cavi di controllo elettrico.
Comprensione dell'EMI nei cavi di controllo elettrico
Prima di tutto, parliamo di cosa sia EMI. L'EMI è fondamentalmente il disturbo che colpisce un circuito elettrico a causa dell'induzione elettromagnetica o delle radiazioni elettromagnetiche emesse da una fonte esterna. Nel contesto dei cavi di controllo elettrico, l'EMI può provenire da una varietà di fonti, come linee elettriche, motori e altri dispositivi elettronici.
Quando EMI interferisce con i cavi di controllo, può interrompere i segnali trasmessi, portando a letture imprecise o addirittura guasti completi del sistema. Ciò è particolarmente problematico nei settori in cui la precisione e l'affidabilità sono cruciali, come la produzione, l'automazione e le telecomunicazioni.
Protezione: la prima linea di difesa
Uno dei modi più efficaci per ridurre l'EMI nei cavi di controllo elettrico è attraverso la schermatura. La schermatura prevede che avvolge i conduttori di cavi con un materiale conduttivo, come un foglio di alluminio o rame intrecciato. Questo scudo conduttivo funge da barriera, bloccando i campi elettromagnetici esterni e impedendo loro di interferire con i segnali all'interno del cavo.
Esistono diversi tipi di schermatura disponibili, ognuno con i propri vantaggi e svantaggi. Ad esempio, la schermatura del foglio è relativamente economica e fornisce una buona copertura, ma potrebbe non essere durevole come la schermatura intrecciata. La schermatura intrecciata, d'altra parte, è più flessibile e resistente, ma può essere più costoso.

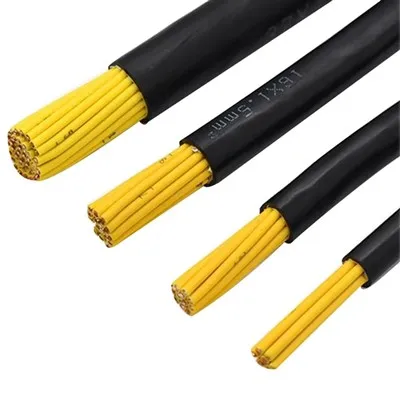

Come fornitore, offro una gamma di cavi schermati, ancheCavo di controllo isolato in PVCE4 cavo Cy core, che sono progettati per fornire un'eccellente protezione EMI. Questi cavi sono adatti per una vasta gamma di applicazioni, dai sistemi di controllo industriale all'automazione dell'edificio.
Torcere i conduttori
Un'altra tecnica efficace per ridurre l'IME è quella di ruotare i conduttori all'interno del cavo. Quando i conduttori sono intrecciati insieme, i campi magnetici generati dalla corrente che fluiscono attraverso di essi tendono ad annullarsi a vicenda, riducendo le radiazioni elettromagnetiche complessive emesse dal cavo.
La quantità di torsione, o pitch, può variare a seconda dell'applicazione. In generale, una velocità di torsione più elevata (cioè più colpi di scena per unità di lunghezza) fornisce una migliore riduzione dell'EMI. Tuttavia, una velocità di torsione più elevata può anche rendere il cavo più difficile da produrre e installare.
I cavi di coppia attorcigliati sono comunemente utilizzati nei sistemi di comunicazione e controllo dei dati, in cui l'EMI può essere un problema significativo. Ad esempio, i cavi Ethernet usano in genere coppie attorcigliate per ridurre il crosstalk ed EMI. Nel contesto dei cavi di controllo elettrico, i conduttori intrecciati possono aiutare a migliorare l'integrità del segnale e l'affidabilità del sistema.
Messa a terra adeguata
La messa a terra è una parte essenziale di qualsiasi sistema elettrico e svolge un ruolo cruciale nel ridurre l'EMI. Un sistema di messa a terra adeguato fornisce un percorso a bassa impedenza per l'interferenza elettromagnetica a terra, impedendo che si accumuli e causando problemi nei cavi di controllo.
Quando si installano cavi di controllo elettrico, è importante garantire che gli scudi del cavo siano correttamente messi a terra su entrambe le estremità. Ciò aiuta a mantenere un potenziale elettrico costante attraverso lo scudo, necessario per un'efficace protezione EMI. Inoltre, il sistema di messa a terra dovrebbe essere progettato per gestire i livelli previsti di corrente elettrica e interferenza.
Come fornitore, posso fornire una guida sulle tecniche di messa a terra adeguate e offrire accessori di messa a terra, come morsetti e connettori a terra, per garantire che i cavi di controllo elettrico siano installati correttamente.
Routing e separazione dei cavi
Il modo in cui inserisci e separa i cavi di controllo elettrico può anche avere un impatto significativo sulla riduzione dell'EMI. Ad esempio, è importante tenere i cavi di controllo lontano dai cavi di alimentazione, poiché i cavi di alimentazione possono generare forti campi elettromagnetici che possono interferire con i segnali nei cavi di controllo.
Inoltre, è necessario evitare di eseguire cavi di controllo paralleli ad altre fonti di EMI, come motori, trasformatori e illuminazione fluorescente. Se possibile, utilizzare vassoi o condotti separati per cavi di controllo e cavi di alimentazione per ridurre al minimo il potenziale di interferenza.
Un'altra considerazione importante è la lunghezza dei cavi. I cavi più lunghi sono più sensibili all'EMI, in quanto hanno una superficie più ampia per i campi elettromagnetici con cui interagire. Pertanto, è una buona idea mantenere le lunghezze del cavo il più breve possibile, specialmente in ambienti EMI ad alto.
Utilizzo di dispositivi di filtraggio
In alcuni casi, potrebbero essere necessari ulteriori dispositivi di filtraggio per ridurre ulteriormente EMI nei cavi di controllo elettrico. I dispositivi di filtraggio, come perle di ferrite e filtri EMI, possono essere utilizzati per sopprimere l'interferenza elettromagnetica ad alta frequenza.
Le perle di ferrite sono piccoli componenti magnetici posizionati attorno al cavo. Agiscono come un filtro passa-basso, consentendo di passare i segnali a bassa frequenza attenuando l'interferenza ad alta frequenza. I filtri EMI, d'altra parte, sono dispositivi più complessi che possono essere utilizzati per filtrare frequenze specifiche di interferenza elettromagnetica.
I dispositivi di filtraggio possono essere particolarmente utili nelle applicazioni in cui i livelli EMI sono alti o in cui i cavi di controllo si trovano nelle immediate vicinanze delle fonti di interferenza. Come fornitore, posso offrire una serie di dispositivi di filtraggio per aiutarti a soddisfare i tuoi requisiti di riduzione EMI specifici.
Scegliere il cavo giusto per l'applicazione
Infine, scegliere il cavo giusto per l'applicazione è cruciale per ridurre l'EMI. Diversi tipi di cavi hanno diversi livelli di resistenza EMI, a seconda della loro costruzione, schermatura e materiali isolanti.
Per esempio,Cavo di controllo dell'illuminazione in PVCè progettato specificamente per applicazioni di controllo dell'illuminazione e può avere caratteristiche EMI diverse rispetto a un cavo di controllo per scopi generali. Quando si seleziona un cavo, è importante considerare i requisiti specifici dell'applicazione, come l'ambiente operativo, il tipo di segnali trasmessi e il livello di protezione EMI necessaria.
Come fornitore, ho un team di esperti che possono aiutarti a scegliere il cavo giusto per la tua applicazione. Siamo in grado di fornire supporto tecnico e consulenza per assicurarti di ottenere le migliori prestazioni e affidabilità dai tuoi cavi di controllo elettrico.
Conclusione
Ridurre l'EMI dei cavi di controllo elettrico è essenziale per garantire il corretto funzionamento e affidabilità dei sistemi elettrici. Usando schermatura, ruotando i conduttori, corretta messa a terra, routing e separazione dei cavi, dispositivi di filtraggio e scelta del cavo giusto per l'applicazione, è possibile ridurre significativamente l'impatto dell'EMI sui cavi di controllo.
Come fornitore di cavi di controllo elettrico, mi impegno a fornire prodotti e soluzioni di alta qualità che soddisfano le esigenze dei miei clienti. In caso di domande o hai bisogno di aiuto per ridurre l'EMI dei cavi di controllo elettrico, non esitare a contattarmi. Sarei felice di discutere le tue esigenze e fornirti le migliori soluzioni possibili. Lavoriamo insieme per garantire che i sistemi elettrici siano in funzione senza intoppi ed efficiente.
Riferimenti
- "Ingegneria della compatibilità elettromagnetica" di Henry W. Ott
- "Manuale di progettazione e installazione del cavo" di vari esperti del settore
